Case study:Démantèlement de neuf ouvrages sur le cours de l’Aa

0.00

(0 votes)

To discuss or comment on this case study, please use the discussion page.

Location: 50° 37' 36.94" N, 2° 6' 49.71" E

Edit location

Loading map...

{"format":"googlemaps3","type":"HYBRID","minzoom":false,"maxzoom":false,"types":["ROADMAP","SATELLITE","HYBRID","TERRAIN"],"limit":50,"offset":0,"link":"all","sort":[""],"order":[],"headers":"show","mainlabel":"","intro":"","outro":"","searchlabel":"... further results","default":"","import-annotation":false,"width":"auto","height":"400px","centre":false,"title":"","label":"","icon":"","lines":[],"polygons":[],"circles":[],"rectangles":[],"copycoords":false,"static":false,"visitedicon":"","wmsoverlay":false,"zoom":14,"layers":[],"controls":["pan","zoom","type","scale","streetview","rotate"],"zoomstyle":"DEFAULT","typestyle":"DEFAULT","autoinfowindows":false,"resizable":false,"kmlrezoom":false,"poi":true,"cluster":false,"clustergridsize":60,"clustermaxzoom":20,"clusterzoomonclick":true,"clusteraveragecenter":true,"clusterminsize":2,"imageoverlays":[],"kml":[],"gkml":[""],"searchmarkers":"","fullscreen":false,"scrollwheelzoom":false,"showtitle":false,"hidenamespace":true,"template":"Location map popup","userparam":"","activeicon":"","pagelabel":false,"ajaxcoordproperty":"","ajaxquery":"","locations":[{"text":"\u003Cp\u003E\u003Cbr /\u003E\n\u003C/p\u003E\u003Cp\u003E\u003Cb\u003EProject Title:\u003C/b\u003E D\u00e9mant\u00e8lement de neuf ouvrages sur le cours de l\u2019Aa\n\u003C/p\u003E\u003Cp\u003E\u003Cb\u003ECountry:\u003C/b\u003E \u003Ca href=\"/wiki/index.php?title=France\" title=\"France\"\u003EFrance\u003C/a\u003E\n\u003C/p\u003E\u003Cp\u003E\u003Cb\u003EProject Status:\u003C/b\u003E Complete\n\u003C/p\u003E\u003Cp\u003E\u003Cb\u003EThemes:\u003C/b\u003E Social benefits\n\u003C/p\u003E\u003Cp\u003E\u003Cbr /\u003E\n\u003C/p\u003E","title":"D\u00e9mant\u00e8lement de neuf ouvrages sur le cours de l\u2019Aa","link":"","lat":50.626928,"lon":2.1138089999999,"icon":"/wiki/images/a/af/Red_marker.png"}]}

Left click to look around in the map, and use the wheel of your mouse to zoom in and out.

Project overview

Edit project overview

Status	Complete
Project web site
Themes	Flood risk management, Habitat and biodiversity, Hydromorphology, Social benefits
Country	France
Main contact forename	François-Xavier
Main contact surname	Bracq
Main contact user ID
Contact organisation	Syndicat mixte pour l’aménagement et la gestion des eaux de l’Aa (Smage Aa)
Contact organisation web site	http://www.smageaa.fr/
Partner organisations	Offi ce national de l’eau et des milieux aquatiques (Onema), Fédération départementale pour la pêche et la protection du milieu aquatique du Pas-de-Calais.
Parent multi-site project
This is a parent project encompassing the following projects	No

Summary of the project (Source: Smage Aa).

Project summary

Edit project overview to modify the project summary.

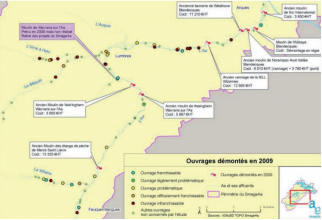

Les travaux ont consisté à démanteler les vantelleries de huit ouvrages déjà ouverts répartis sur le cours de l’Aa. Les radiers de fond et les fi xations en berges ont volontairement été conservés afi n de freiner les vitesses d’écoulement et également d’éviter l’érosion régressive en maintenant un point dur. Un 9e ouvrage (Moulin Snick) n’a pas pu faire l’objet d’un effacement en raison du risque potentiel d’érosion régressive. Le seuil résiduel de 0,9 mètre étant infranchissable, les vannes de l’ouvrage ont été démantelées et une passe à poissons a été aménagée en 2008. Cet aménagement concilie les gains environnementaux et les aspects patrimoniaux du site, la roue à aubes de l’ouvrage ayant été conservée et demeurant opérationnelle.

Monitoring surveys and results

Edit project overview to modify the Monitoring survey and results.

La réalisation de l’état initial et la mise en place des suivis après effacement s’intègrent dans une démarche d’évaluation globale des impacts des actions mis en œuvre au cours du plan de gestion. Cinq stations réparties sur le bassin versant ont été sélectionnées. Les compartiments des macroinvertébrés, des macrophytes et des poissons ont été analysés lors de l’état initial réalisé en 2008. Un premier suivi intermédiaire a été réalisé en 2011, le prochain est prévu en 2014. Le syndicat a par ailleurs lancé une étude de modélisation de l’impact hydraulique de l’aménagement des ouvrages sur les champs d’expansion des crues en 2011.

Les vannes des ouvrages étant déjà levées avant le démantèlement et ne bloquant pas le transit des espèces et des sédiments, les gains écologiques potentiels sont minimisés, d’autant que les cinq stations de suivi écologique ne sont pas situées à proximité des ouvrages hydrauliques supprimés. Toutefois, l’objectif d’amélioration hydraulique visé au départ a été atteint, de même que celui de pérennisation de la situation existante en termes de continuité écologique. D’après une seconde étude de l’impact des démantèlements sur les inondations (V2R, 2011), la suppression des ouvrages devrait permettre de diminuer signifi cativement les débordements locaux. Depuis les démantèlements, deux crues de plein bord sont survenues : les zones comprenant des habitations et auparavant inondées pour des débits inférieurs ne l’ont pas été. L’Aa traversant plusieurs villes, cette opération permet donc de diminuer le risque d’inondation pour les habitations riveraines du cours d’eau.

À l’avenir, le syndicat envisage la poursuite des travaux engagés. Un barrage pourrait être aménagé par la création d’une rivière de contournement au niveau d’un ouvrage hydraulique doté d’une valeur patrimoniale. Par ailleurs, six effacements d’ouvrages - dont l’un est situé sur un site Natura 2000 - pourraient être réalisés (dérasement ou arasement). Les hauteurs de chute de ces ouvrages sont comprises entre 0,8 et 3 m.

Lessons learnt

This case study hasn’t got any lessons learnt, you can add some by editing the project overview.

Image gallery

Edit Image gallery

Ouvrage d’Avot-Vallée avant démantèlement, situé au niveau de la commune de Blendecques (Source: François-Xavier Bracq - Smage Aa).

Ouvrage du moulin de Westhove avant démantèlement. Mars 2005 (Source: François-Xavier Bracq - Smage Aa)

Passe à poissons réalisée au niveau du Moulin Snick (Source: François-Xavier Bracq - Smage Aa).

Ouvrage d’Avot-Vallée après démantèlement situé au niveau de la commune de Blendecques. Eté 2010 (Source: François-Xavier Bracq - Smage Aa)

Ouvrage du Moulin de Sill avant démantèlement des vannes. Eté 2009 (Source: François-Xavier Bracq - Smage Aa).

Ouvrage du Moulin de Sill après démantèlement des vannes. Juillet 2010 (Source: François-Xavier Bracq - Smage Aa).

Catchment and subcatchment Select a catchment/subcatchment Site Edit site Name WFD water body codes AR02 WFD (national) typology WFD water body name Pre-project morphology Reference morphology Desired post project morphology Heavily modified water body No National/international site designation Local/regional site designations Protected species present No Invasive species present No Species of interest Dominant hydrology Dominant substrate River corridor land use Average bankfull channel width category 10 - 50 m Average bankfull channel width (m) 11.511.5 m <br />0.0115 km <br />1,150 cm <br /> Average bankfull channel depth category Average bankfull channel depth (m) Mean discharge category 1 - 10 m³/s Mean annual discharge (m3/s) 55 m³/s <br />5,000 l/s <br /> Average channel gradient category 0.001 - 0.01 Average channel gradient 0.002 Average unit stream power (W/m2) 8.52782608695658.528 W/m² <br /> Project background Edit project background Reach length directly affected (m) 2800028,000 m <br />28 km <br />2,800,000 cm <br /> Project started 2009/07/01 Works started Works completed Project completed 2009/09/30 Total cost category 100 - 500 k€ Total cost (k€) 336336 k€ <br />336,000 € <br /> Benefit to cost ratio Funding sources Agence de l’eau Artois-Picardie (39%), Conseil général du Pas-de-Calais (16, 5%), Conseil régional du Nord – Pas-de-Calais (4, 7%), Propriétaires (1%) et Smage Aa (38, 8%). Cost for project phases Phase cost category cost exact (k€) Lead organisation Contact forename Contact surname Investigation and design Stakeholder engagement and communication Works and works supervision Post-project management and maintenance Monitoring Reasons for river restoration Edit reasons for restoration Mitigation of a pressure Impoundments (not hydropower), Barriers to fish migration Hydromorphology Continuity for organisms Biology Fish: Abundance, Fish: Species composition Physico-chemical Other reasons for the project Measures Edit Measures Structural measures Bank/bed modifications Dismantling of the gates that block the water current, Creation of fish pass Floodplain / River corridor Planform / Channel pattern Other One gate was kept in the river to prevent erosion, Bottom racks and banks were kept in order to prevent erosion Non-structural measures Management interventions Social measures (incl. engagement) Other Monitoring Hydromorphological quality elements Edit Hydromorphological quality elements Element When monitored Type of monitoring Control site used Result Before measures After measures Qualitative Quantitative Biological quality elements Edit biological quality elements Element When monitored Type of monitoring Control site used Result Before measures After measures Qualitative Quantitative Physico-chemical quality elements Edit Physico-chemical quality elements Element When monitored Type of monitoring Control site used Result Before measures After measures Qualitative Quantitative Any other monitoring, e.g. social, economic Edit Other responses Element When monitored Type of monitoring Control site used Result Before measures After measures Qualitative Quantitative Monitoring documents Upload monitoring documents Additional documents and videos Upload additional documents Additional links and references Edit links and references Link Description http://www.onema.fr/sites/default/files/pdf/rex r1 aa ok.pdf All information on this page is copied from the AFB, The French Agency for biodiversity. Supplementary Information Edit Supplementary Information References V2R, 2011. Notice d’évaluation de l’impact hydraulique de petits aménagements. Smage Aa
